Kif Agħżel Graphite Adattat għal Magni tal-Kisi CVD tal-Ħġieġ Float

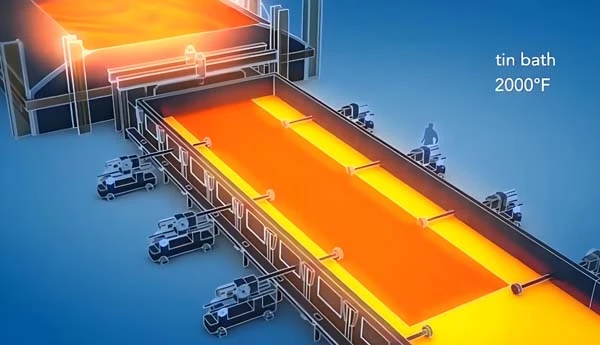

Fil-produzzjoni tal-ħġieġ float, il-proċess CVD (Deposizzjoni tal-Fwar Kimiku) huwa essenzjali għall-applikazzjoni ta 'kisjiet speċjalizzati fuq uċuħ tal-ħġieġ, it-titjib tal-effiċjenza enerġetika u d-durabilità tagħhom. Biex dan il-proċess ikun effettiv, it-tagħmir involut, partikolarment il-magna CVD, jeħtieġ materjali li jistgħu isofru temperaturi estremi u reazzjonijiet kimiċi. Il-grafita għandha rwol kruċjali hawnhekk, peress li tipprovdi r-reżistenza tas-sħana meħtieġa u l-istabbiltà fi ħdan il-kamra CVD, u tiżgura tħaddim bla xkiel.

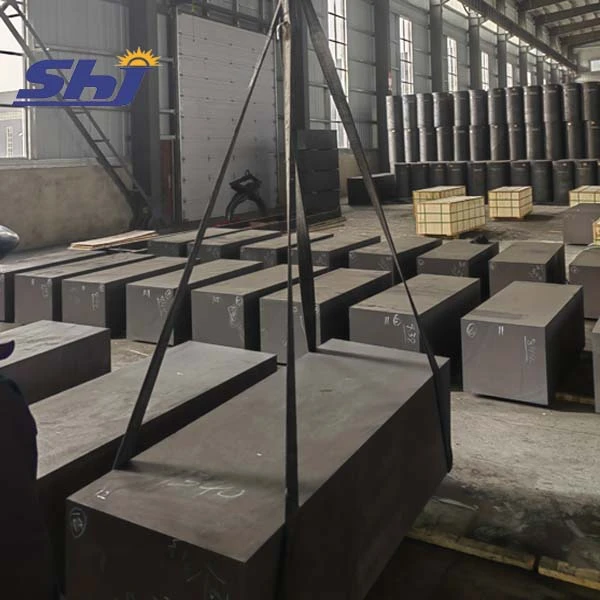

B'esperjenza estensiva fl-industrija tal-ħġieġ float,SHJ CARBONjifhem ir-rwol kritiku li għandu l-grafita fl-ottimizzazzjoni tal-prestazzjoni ta 'Magni CVD. F'dan l-artikolu, aħna ser niggwidawk kif tagħżel it-tip it-tajjeb ta 'grafita tiegħekSistema CVD, li jiffoka fuq il-proprjetajiet ewlenin tiegħu bħall-istabbiltà termali u r-reżistenza għall-korrużjoni. L-għarfien tagħna jgħinek ittejjeb l-effiċjenza tal-produzzjoni u tnaqqas il-ħin ta 'waqfien, u tagħmilha aktar faċli li tagħżel l-aħjar materjali għall-bżonnijiet tiegħek.

Għażlagrafita adattata għal magni tal-kisi CVD tal-ħġieġ floatteħtieġ konsiderazzjoni komprensiva minn dimensjonijiet multipli bħall-prestazzjoni tal-materjal, id-disinn strutturali, u l-kompatibilità tal-proċess, flimkien mal-ambjent ta '-temperatura għolja ta' linji ta 'produzzjoni tal-ħġieġ float, karatteristiċi ta' reazzjoni CVD (eż., distribuzzjoni tal-gass, uniformità tal-film), u l-funzjonijiet ewlenin tal-grafita (appoġġ, gwida tal-fluss, reżistenza għall-korrużjoni, eċċ.). Il-punti speċifiċi huma kif ġej:

Il-materjal tal-grafita jiddetermina direttament l-istabbiltà tiegħu f'ambjenti CVD ta'-temperatura għolja u l-impatt tiegħu fuq il-kwalità tal-kisi. L-indikaturi li ġejjin għandhom ikunu ffukati fuq:

1. Purità (Kontenut tal-Karbonju)

• Rekwiżit:Grafit ta' purità għolja-hija preferuta, b'kontenut ta' karbonju ta' Ikbar minn jew ugwali għal 99.9%, jew saħansitra 99.99% jew ogħla.
• Raġuni:Matul il-proċess tal-kisi CVD, jekk il-grafita jkun fiha impuritajiet (bħal metalli, ossidi), jistgħu volatilizzaw jew jipparteċipaw f'reazzjonijiet f'temperaturi għoljin, li jwasslu għal difetti bħal spots u differenzi fil-kulur fil-film tal-ħġieġ (eż., impuritajiet tal-ħadid jistgħu jiffurmaw sustanzi li jniġġsu ikkuluriti meta jiksi films SiO₂). Il-grafita ta' purità għolja-tista' timminimizza l-interferenza tal-impurità.

2. Densità u Porożità

• Rekwiżit:Densità għolja (Akbar minn jew ugwali għal 1.7 g/cm³) u porożità baxxa (Inqas minn jew ugwali għal 15%).
• Raġuni:Il-grafita ta 'densità għolja -għandha struttura densa, li tista' tnaqqas il-penetrazzjoni ta 'gassijiet ta' reazzjoni (bħal SiCl₄, NH₃) fl-intern tal-grafita, tevita "depożizzjoni interna" ikkawżata minn reazzjonijiet prematuri tal-gass fil-pori, li jistgħu jwasslu għal qsim ta 'pjanċi tal-grafita jew gagazza li jaqa' biex jikkontamina l-wiċċ tal-ħġieġ;Porożità baxxa tista 'tnaqqas iż-żona ta' kuntatt bejn il-grafita u gassijiet korrużivi (bħal HCl, prodott sekondarju ta 'reazzjonijiet CVD), tnaqqas ir-rata ta' erożjoni, u testendi l-ħajja tas-servizz.

3. Reżistenza għal Xokk Termali

• Rekwiżit:Koeffiċjent ta 'espansjoni termali baxx (Inqas minn jew ugwali għal 2.5 × 10⁻⁶ / grad), mingħajr riskju ta' qsim ovvju fil-medda mit-temperatura tal-kamra sa 1000 grad.
• Raġuni:F'linji ta 'produzzjoni tal-ħġieġ float, il-grafita jeħtieġ li tkun f'ambjent ta' -temperatura għolja ta '600-1200 grad għal żmien twil, u jista' jesperjenza varjazzjonijiet fit-temperatura lokali minħabba moviment ta 'żigarella tal-ħġieġ u injezzjoni tal-gass. Pjanċi tal-grafita b'reżistenza fqira għal xokk termali huma suxxettibbli għal ksur minħabba stress termali, li jikkawżaw għeluq tal-linja tal-produzzjoni.

4. Reżistenza għall-ossidazzjoni

• Rekwiżit:Tingħata prijorità lill-grafita bi trattament tal-wiċċ (bħal kisi tal-karbur tas-silikon SiC) jew grafita iżostatika b'reżistenza eċċellenti għall-ossidazzjoni.
• Raġuni:F'temperaturi għoljin (speċjalment fil-preżenza ta 'ossiġnu), il-grafita tiġi ossidizzata faċilment biex tifforma CO/CO₂, li tirriżulta fi tqaxxir tal-wiċċ u deformazzjoni dimensjonali. Il-kisja tas-SiC tista 'tifforma saff protettiv dens, u żżid il-ħajja tar-reżistenza għall-ossidazzjoni tal-pjanċa tal-grafita bi 3-5 darbiet, li hija partikolarment adattata għal proċessi li jeħtieġu l-introduzzjoni ta' gassijiet ta 'reazzjoni li fihom l-ossiġnu (bħal O₂ li jipparteċipaw fil-kisi SiO₂).

1. Flatness u Preċiżjoni Dimensjonali

• Rekwiżit:Żball tal-flatness tal-wiċċ Inqas minn jew ugwali għal 0.1mm/m, tolleranza tal-ħxuna Inqas minn jew ugwali għal ±0.05mm, devjazzjoni tal-paralleliżmu maż-żigarella tal-ħġieġ Inqas minn jew ugwali għal 0.5mm.
• Raġuni:Il-grafita ġeneralment tintuża bħala l-"pjanċa t'isfel" jew pjanċa ta 'gwida tal-fluss tal-gass għar-reazzjonijiet tal-kisi, u d-distanza mill-wiċċ taż-żigarella tal-ħġieġ għandha tkun strettament uniformi (ġeneralment 5-20mm). Jekk il-flatness hija fqira, spazjar lokali żgħir wisq jikkawża rata ta 'fluss tal-gass eċċessiv u depożizzjoni eċċessiva; spazjar kbir wisq jirriżulta f'depożizzjoni rqiqa wisq, li eventwalment iwassal għal ħxuna irregolari tal-film u differenza fil-kulur.

2. Finish tal-wiċċ

• Rekwiżit:Ħruxija tal-wiċċ Ra Inqas minn jew ugwali għal 1.6μm, mingħajr grif jew burrs ovvji.
• Raġuni:Wiċċ mhux maħdum se jikkawża turbolenza ta 'gassijiet ta' reazzjoni, jeqred l-istat tal-fluss laminari tal-fluss tal-gass (kisi CVD jeħtieġ fluss laminari stabbli biex jiżgura depożizzjoni uniformi); fl-istess ħin, temperaturi għoljin lokali f'burrs jew sporġenzi jistgħu jikkawżaw reazzjonijiet prematuri tal-gass, li jiffurmaw impuritajiet granulari mwaħħla mal-wiċċ tal-ħġieġ.

3. Adattabilità tal-Kanali tal-Fluss tal-Gass

• Rekwiżit:Ippersonalizza skanalaturi, fetħiet, jew strutturi ta 'gwida tal-fluss tal-grafita skont il-metodu tal-injezzjoni tal-gass tal-magna tal-kisi (bħal tip ta' qasma, tip poruż).
• Eżempju:Jekk jiġi adottat disinn tal-kanal tad-dħul ta 'l-arja f'forma ta' S-, id-daqs tal-kanal (wisa ', fond, kurvatura) tal-grafita jeħtieġ li jaqbel mar-rata tal-fluss tal-gass biex jiġi żgurat li l-gass jitħallat bis-sħiħ u r-rata tal-fluss tkun uniformi qabel ma tilħaq il-wiċċ tal-ħġieġ, u tevita l-konċentrazzjoni lokali.

Proċessi CVD tal-ħġieġ float differenti (bħat-tip ta 'film li għandu jiġi miksi, il-veloċità tal-linja tal-produzzjoni, it-temperatura) għandhom rekwiżiti differenti għall-grafita, li jeħtieġ li jintgħażlu b'mod immirat:

1. Tip ta 'Film

• Films tal-ossidu tal-kisi (bħal SiO₂, TiO₂):Ir-reazzjonijiet ħafna drabi jinvolvu gassijiet ossidanti (O₂), għalhekk għandha tintgħażel grafita b'reżistenza għall-ossidazzjoni aktar b'saħħitha (bħal SiC miksi b'wiċċ-) biex tiġi evitata l-ossidazzjoni u t-tqaxxir tal-grafita;
• Films tan-nitrur tal-kisi (bħal Si₃N₄):Il-gass ta 'reazzjoni fih gassijiet alkalini bħal NH₃, għalhekk il-grafita jeħtieġ li tkun reżistenti għall-erożjoni alkalina, u l-grafita ta'-densità għolja hija aktar applikabbli;
• Kisi ta' films konduttivi (bħal ITO):Sensittivi għall-impuritajiet (speċjalment joni tal-metall), li jeħtieġu grafita ultra-purità għolja (99.99% jew aktar) biex jiġu evitati impuritajiet li jaffettwaw il-konduttività tal-film.
•

2. Veloċità u Temperatura tal-Linja tal-Produzzjoni

• Linji ta' produzzjoni ta'-veloċità għolja (eż., kapaċità ta' tidwib ta' kuljum Iktar minn jew ugwali għal 600 tunnellata):Il-grafita jeħtieġ li tiflaħ tagħbijiet termali kontinwi ogħla, u tingħata prijorità lill-grafita iżostatika b'saħħa għolja (qawwa tal-flessjoni akbar minn jew ugwali għal 20MPa) u reżistenza tajba għat-tkaxkir (minflok grafita estruża, li għandha anisotropija ovvja u hija suxxettibbli għal deformazzjoni f'temperaturi għoljin);
• Proċessi ta'-temperatura għolja (eż., temperatura taż-żona tal-kisi akbar minn jew ugwali għal 1000grad): Grafita b'rata ta 'telf ta' piż termali baxx (telf ta 'piż ta' ossidazzjoni Inqas minn jew ugwali għal 0.5% / h f'temperaturi għoljin) hija meħtieġa, li tista 'tiġi ottimizzata aktar permezz ta' kisi SiC jew antiossidanti mimlijin (bħar-reżina).

Fuq il-premessa li jintlaħqu r-rekwiżiti tal-prestazzjoni, huwa meħtieġ li tiġi bbilanċjata l-ħajja tas-servizz u l-ispiża:

1. Reżistenza għall-Erożjoni u Reżistenza għall-Ilbes

• Agħżel grafita bi grad għoli ta 'grafitizzazzjoni (Akbar minn jew ugwali għal 95%), li għandha struttura tal-kristall aktar kompluta u reżistenza aktar b'saħħitha għall-erożjoni kimika u xedd mekkaniku (eż., frizzjoni żgħira biż-żigarella tal-ħġieġ mhix faċli biex tipproduċi gagazza);
• Għal partijiet suxxettibbli għall-erożjoni (bħal ħdejn l-iżbokk tal-gass), disinn ta 'tħaxxin lokali jew inlay ta' blokki tal-grafita ta '-densità għolja jista' jiġi adottat biex jestendu l-ħajja tas-servizz ġenerali.

2. Spejjeż tal-ipproċessar u tal-manutenzjoni

• Tingħata prijorità lill-grafita li hija faċli għall-proċess ta 'preċiżjoni (bħal grafita iżostatika, li għandha isotropija tajba u tista' tiġi pproċessata fi strutturi kumplessi) biex tnaqqas l-ispejjeż tal-personalizzazzjoni;
• Ikkunsidra t-tiswija: Xi pjanċi tal-grafita jistgħu jirrestawraw il-flatness billi tħin il-wiċċ mingħajr sostituzzjoni ġenerali, u jnaqqsu l-ispejjeż fit-tul-.

•
• Agħżel fornituri b'esperjenza fl-industrija tal-ħġieġ float:Il-prodotti tagħhom ġew ivverifikati minn linji ta 'produzzjoni attwali u jistgħu jipprovdu grafita standard jew personalizzata li tqabbel magni speċifiċi tal-kisi;
• Itlob rapporti ta' spezzjoni ta' kwalità:Inkluża data tat-test ta 'indikaturi ewlenin bħal purità (analiżi spettrali), densità (metodu ta' spostament ta 'l-ilma), koeffiċjent ta' espansjoni termali (analiżi termomekkanika);
• Test ta' prova: Cjagħmel provi ta' lott-żgħar biex tosserva l-istabbiltà tal-grafita fil-proċess attwali (bħal jekk tipproduċix gagazza, rata ta 'bidla dimensjonali, u impatt fuq il-kwalità tal-film) qabel l-akkwist tal-massa.

F'magni tal-kisi CVD tal-ħġieġ float, materjali refrattorji funzjonali (bħal dawk użati għal żennuni twal ikkastjar kontinwu) huma diffiċli biex jissostitwixxu l-grafita. Ir-raġuni ewlenija hija li hemm differenzi essenzjali fir-rekwiżiti tal-prestazzjoni, il-pożizzjonament funzjonali u l-ambjenti tal-applikazzjoni tagħhom. Din li ġejja hija analiżi speċifika minn żewġ aspetti: prestazzjoni ewlenija u adattabilità funzjonali:

Refrattarji Ma jistgħux jissodisfaw ir-Rekwiżiti Speċjali tal-Magni tal-Kisi CVD

Il-prestazzjoni tal-qalba ta 'materjali refrattorji funzjonali (bħal aluminju-karbonju, żirkonju-refrattarji tal-karbonju) hija reżistenza għat-temperatura għolja ('il fuq minn 1500 grad), reżistenza għall-erożjoni, u reżistenza għal xokk termali, iżda l-kompożizzjoni u l-karatteristiċi tal-prestazzjoni tagħhom huma f'kunflitt sinifikanti mar-rekwiżiti tal-magni tal-kisi tal-ħġieġ float CVD:

Ir-refrattarji ma jistgħux jadattaw għall-Funzjonijiet ewlenin tal-Kisi CVD

F'magni tal-kisi tas-CVD tal-ħġieġ float, il-funzjonijiet ewlenin tal-grafita huma "trasportatur stabbli ta' -temperatura għolja + gwida preċiża tal-fluss tal-gass + ambjent nadif ta 'reazzjoni":

• 1. Rekwiżiti ta 'stabbiltà differenti f'temperaturi għoljin:

- Il-grafita għandha inertezza kimika qawwija f'temperaturi għoljin ta '600-1200 grad, u r-reżistenza għall-ossidazzjoni tagħha tista' titjieb aktar permezz ta 'kisi (bħal SiC) biex tiġi żgurata stabbiltà fit-tul;

- Għalkemm ir-refrattarji jistgħu jifilħu temperaturi għoljin, fl-ambjent akkoppjat ta '"temperatura għolja + gass korrużiv" f'CVD, il-komponenti tal-ossidu huma suxxettibbli li jirreaġixxu, u l-istruttura hija faċli biex tikkollassa, ma tistax iżżomm l-istabbiltà dimensjonali għal żmien twil (pereżempju, materjali tal-karbonju tal-aluminju- użati għal żennuni twal jistgħu jitilfu aktar minn sigħat ta' piż tagħhom fi 100% fi 1020% atmosfera HCl).

• 2. Rekwiżiti differenti għall-"indafa":

- Il-kisi tal-ħġieġ għandu rekwiżiti estremament għoljin għall-indafa tal-wiċċ (in-numru ta 'partiċelli 'l fuq minn 0.1μm għal kull metru kwadru huwa permess li jkun Inqas minn jew ugwali għal 10), u l-purità għolja u l-karatteristiċi ta' impurità baxxa tal-grafita huma garanziji ewlenin;

- L-ossidi tal-metall, silikati, u impuritajiet oħra li jinsabu f'refrattarji, kif ukoll sustanzi li jniġġsu ġġenerati minn volatilizzazzjoni jew reazzjoni f'temperaturi għoljin, ma jistgħux jissodisfaw ir-rekwiżiti tal-indafa xejn.

• 3. L-insostitwibbiltà tal-preċiżjoni strutturali:

- Il-grafita tista 'tiġi pproċessata b'mod preċiż (bħal grafita iżostatika, li l-iżotropija tagħha tagħmilha faċli biex tipproċessa f'kanali kumplessi tal-fluss tal-gass) biex tilħaq il-kontroll preċiż tal-gwida tal-fluss tal-gass meħtieġ minn CVD;

- Ir-refrattarji huma fraġli u diffiċli biex jiġu pproċessati, u ma jistgħux isiru fi strutturi ta' gwida tal-fluss ta'-preċiżjoni għolja (bħal kanali tal-fluss tal-gass tat-tip qasma-), li jwasslu direttament għal telf ta' kontroll fuq l-uniformità tal-kisi.

• 4. Refrattarji Funzjonali Ma jistgħux jissostitwixxu l-grafita

Il-prestazzjoni (purità, stabbiltà kimika, preċiżjoni tal-wiċċ, eċċ.) ta 'materjali refrattorji funzjonali hija kompletament mhux imqabbla mal-ħtiġijiet ewlenin tal-magni tal-kisi CVD tal-ħġieġ float. Is-sostituzzjoni se twassal għal tnaqqis serju fil-kwalità tal-film (rata ta 'difett żdiedet b'aktar minn 10 darbiet), żieda fir-rati ta' falliment tat-tagħmir (bħal għeluq frekwenti għat-tindif), u tqassir sinifikanti tal-ħajja tas-servizz (minn 3-6 xhur għall-grafita għal 1-2 ġimgħat), b'ekonomija negattiva u fattibilità.

Fil-preżent, il-grafita għadha l-aħjar għażla għall-magni tal-kisi CVD tal-ħġieġ float, u l-ebda materjal ieħor (inklużi refrattorji funzjonali) ma jista 'jissostitwixxi bis-sħiħ il-prestazzjoni komprensiva tiegħu.

Għandu jiġi ddikjarat b'mod ċar li l-komponenti tal-qalba kollha f'kuntatt dirett ma 'gassijiet ta' reazzjoni CVD (bħal SiCl₄, NH₃) u uċuħ tal-ħġieġ (bħal pjanċi tal-grafita tal-kisi, pjanċi ta 'gwida tal-fluss tal-gass, sedili taż-żennuni) m'għandhomx jiġu sostitwiti b'materjali refrattorji. Ir-raġunijiet huma kif ġej:

• L-impuritajiet tal-ossidu (bħal Al₂O₃, ZrO₂) f'refrattarji se jikkontaminaw il-film, li jwasslu għal difetti bħal spots u differenzi tal-kulur;
• L-istabbiltà kimika tagħhom hija insuffiċjenti, u huma suxxettibbli li jirreaġixxu b'reazzjoni minn-prodotti (bħal HCl), li jwasslu għal tqaxxir tal-materjal u ħajja tas-servizz imnaqqsa drastikament;
• Il-preċiżjoni tal-wiċċ u l-permeabilità tal-gass ma jistgħux jissodisfaw ir-rekwiżiti tal-kisi għall-fluss tal-gass uniformi u l-indafa.

Grafit adattat għalMagni tal-kisi CVD tal-ħġieġ floats għandhom jissodisfaw l-erba 'rekwiżiti ewlenin ta' "purità għolja, densità għolja, preċiżjoni għolja, u adattabilità qawwija": il-purità tiżgura l-indafa tal-film, id-densità u r-reżistenza għal xokk termali jiżguraw stabbiltà ta 'temperatura għolja -, preċiżjoni tiżgura uniformità tal-kisi, u kompatibilità tal-proċess tiżgura tħaddim kontinwu u effiċjenti tal-linja ta' produzzjoni. Fl-aħħarnett, l-għażla ottimali għandha tiġi determinata permezz ta 'ttestjar tal-prestazzjoni u verifika attwali flimkien ma' proċessi speċifiċi ta 'kisi (tip ta' film, temperatura, veloċità) u baġits tal-ispejjeż.
